Описание
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | ГОСТ Р ИСО 4014-2013 / DIN 931 / ISO 4014 |
| Тип | С шестигранной головкой, частичная резьба |
| Диаметры резьбы | М1,6 – М64 |
| Длины | 20 – 300 мм (зависит от диаметра) |
| Классы прочности | 4.8 / 5.8 / 8.8 / 10.9 / 12.9 |
| Класс точности | А и В |
| Материал | Сталь, легированная сталь, нержавеющая А2/А4 по заказу |
| Покрытие | Без покрытия / цинк / оксидирование по заказу |
| Аналог | DIN 931 / ISO 4014 |
Конструктивные особенности

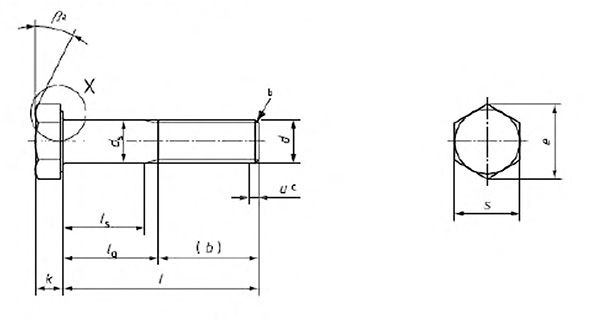

Винт с шестигранной головкой и неполной резьбой (резьба занимает 2/3–3/4 длины стержня). Гладкий ненарезной участок обеспечивает точное центрирование и исключает срез резьбы при поперечной нагрузке. Наиболее распространённый тип крепёжного винта в мировом машиностроении. Размер под ключ по ISO 272 / ГОСТ 6424.
Сфера применения
Винт ГОСТ Р ИСО 4014-2013 с шестигранной головкой и частичной резьбой применяется в мостостроении и производстве несущих металлоконструкций: монтаж пролётных балок автодорожных и железнодорожных мостов, сборка ферм и ригелей промышленных каркасных зданий высотой свыше 50 м. Гладкий ненарезной участок стержня обеспечивает точное центрирование болта в отверстии при сдвиговых нагрузках на металлоконструкции под собственным весом.
На объектах нефтегазовой промышленности применяется для монтажа несущих конструкций технологических платформ и эстакад НПЗ, сборки фланцевых соединений ответственных трубопроводов Ду500–Ду1200 и рамных оснований тяжёлых компрессорных агрегатов. Классы прочности 8.8 и 10.9 соответствуют требованиям СП 16.13330 и стандартам API для ответственных нефтегазовых объектов. Полный типоразмерный ряд М1,6–М64 в наличии.
Аналоги и стандарты
| Стандарт / аналог | Описание |
|---|---|
| ГОСТ Р ИСО 4014-2013 | Российская редакция международного стандарта |
| DIN 931 | Немецкий аналог |
| ISO 4014 | Международный стандарт |
| EN 24014 | Европейский аналог |
Условия поставки
Оптовые и розничные поставки из наличия на складе в Москве. Минимальный заказ не ограничен. Доставка по Москве — курьером, по России — ТК на выбор покупателя. Готовы к работе по долгосрочным договорам поставки с фиксированными ценами. Документы: счёт-фактура, ТОРГ-12, сертификат качества.
ПК ПРОММЕТИЗ — проверенный поставщик крепежа для НПЗ, машиностроительных и строительных предприятий. Работаем с 2003 года. Запрос коммерческого предложения — по e-mail или через менеджера.
