Изготовление болтов по чертежам — нестандартный крепёж для промышленности

Нестандартный крепёж — не экзотика. Каждый второй запрос от машиностроительных заводов содержит что-то, чего нет в каталоге: нестандартная длина, особая марка стали, резьба с нестандартным шагом или специфическая геометрия головки. ПК ПРОММЕТИЗ изготавливает такие позиции серийно.

Что производим по чертежам

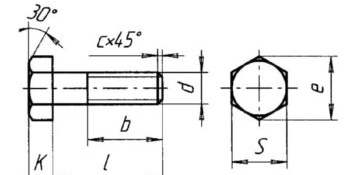

• Длины вне стандартного ряда. ГОСТ 7798-70 для М16 предусматривает длины 20–300 мм с шагом 5–10 мм. Длина 185 мм, 210 мм или 375 мм — только под заказ. Актуально для фланцевых соединений с нестандартным пакетом прокладок.
• Нестандартный шаг резьбы. М20×1, М24×1,5, М30×2 — мелкий шаг применяется в гидравлических системах и точных механизмах. В складском ассортименте поставщиков встречается редко.
• Особые марки стали. 09Г2С для работы при −60 °С, 12Х18Н10Т для контакта с агрессивными средами, ХН35ВТ для температур свыше +500 °С — такой металл сначала надо заказать, потом обработать. Производим весь цикл у себя.
• Специальные формы головки. Уменьшенный размер под ключ для ограниченных пространств, удлинённая резьбовая часть под двойную гайку, проточка на стержне для установки стопорного кольца.
• Изделия без прямого аналога в ГОСТе. Анкерные болты с изогнутым хвостовиком по чертежу конструктора, силовые шпильки с разным шагом на двух концах, переходные резьбовые стержни.

Как устроен процесс заказа

Большинство запросов на нестандартный крепёж приходят от технологов и снабженцев, у которых уже есть чертёж, но нет понимания, реально ли это изготовить быстро и в нужном объёме.
На практике процесс простой.

1. Вы присылаете чертёж (PDF, DXF, STEP) или хотя бы размеры с эскизом от руки. Принимаем любой формат.
2. Технолог ПРОММЕТИЗ смотрит на чертёж и в течение рабочего дня даёт ответ: делаем, сроки, цена. Если есть вопросы по допускам или материалу — звоним.
3. После подтверждения — договор и счёт. Предоплата 50–100% в зависимости от партии.
4. Производство. Сроки зависят от сложности: стандартный профиль с нестандартной длиной — 5–7 дней, сложная геометрия или редкий металл — 14–21 день.
5. Отгрузка с паспортом качества. Нержавейка — с сертификатом на плавку.

Минимальная партия

Вопрос, который задают почти всегда. Честный ответ: минимум зависит от сложности изготовления, а не от принципа.

Для разовых нужд (10–20 штук для ремонта) иногда выгоднее изготовить в местной мастерской по нашему сертифицированному металлу.
Мы об этом скажем честно — не будем брать заказ, который экономически не оправдан для заказчика.

Из какого металла делаем

Производим из материала заказчика (толлинг) или из собственного складского металла.
Перечень сталей, которые есть в наличии:

• Конструкционные: Ст3сп, 20, 35, 40Х — основной ряд для классов прочности 5.8–10.9
• Легированные: 40Х, 35ХГСА, 30ХГСА — для ответственных высоконагруженных соединений
• Нержавеющие аустенитные: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т — для агрессивных сред
• Нержавеющие мартенситные: 14Х17Н2 — коррозионная стойкость при высокой твёрдости
• Жаропрочные: ХН35ВТ, 20Х23Н18 — температуры свыше +500 °С
• Низкотемпературные: 09Г2С — хладостойкость до −60 °С, актуально для северных объектов

Реальные задачи, с которыми приходят

Несколько характерных примеров из практики.

НПЗ, фланцевые соединения трубопровода с аммиаком.
Нужны шпильки М30×160 из стали 10Х17Н13М2Т (кислотостойкая).
Стандартная нержавейка 12Х18Н10Т в аммиачной среде даёт коррозионное растрескивание — этот нюанс часто упускают при первоначальном выборе.
Изготовили партию с сертификатом, который прошёл входной контроль заказчика.

Машиностроительный завод, стенд испытания редукторов.
Болты М24 с уменьшенной головкой под ключ 32 мм вместо стандартных 36 мм — головка не умещалась в корпусе при сборке.
Технически это не сложно, но в стандартном каталоге такого нет.
Срок: 8 дней, партия 200 штук.

Строительная компания, монтаж металлоконструкций на севере.
Потребовались анкерные болты М36 длиной 800 мм из 09Г2С — обычная углеродистая сталь при −50 °С становится хрупкой.
Металл заказали, изготовили 150 штук за 14 дней.
