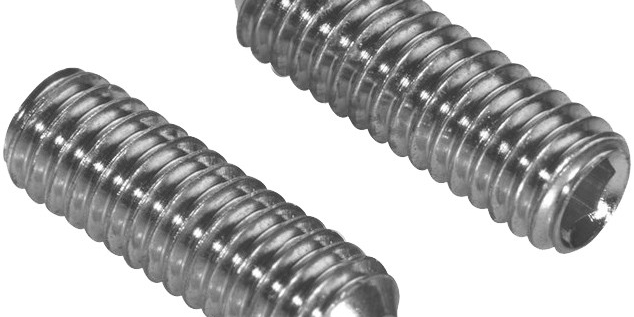

Установочные винты DIN 913–916: выбор формы конца для вашей задачи

Установочный винт выбирают по форме конца — это единственный параметр, от которого зависит, как именно деталь будет держаться на валу или оси. Ошибка здесь стоит дорого: конический конец на полированном валу оставит след, который не устранишь переточкой, а плоский на гладком валу без шпоночного паза просто не удержит деталь при боковой нагрузке. Разберём шесть исполнений —коротко и без лишних слов.

Принцип работы установочного винта

Изделие вворачивают полностью в резьбовое отверстие — головка (если она есть) не выступает над поверхностью или вровень с ней.
Торец давит на вал, ось или сопрягаемую деталь с определённым контактным давлением.
Именно торец держит деталь от проворота и осевого смещения, а не сама резьба, как у болта с гайкой.

Отсюда и главное требование к материалу: твёрдость рабочего конца должна быть достаточной, чтобы не деформироваться при затяжке.
Для стандартных установочных по DIN 913–916 твёрдость торца — HRC 45–54 в зависимости от класса прочности.
Нержавеющие исполнения мягче (HRC 18–24) — это важно учитывать при больших нагрузках.

Шесть форм конца: что выбирать и почему

• ГОСТ 1476-93
  DIN 914 / ISO 4027
  Острый конус врезается в поверхность вала при затяжке — фиксация за счёт механического зацепления.
  Самый надёжный тип при ударных и вибрационных нагрузках: конус удерживает деталь и в осевом, и в радиальном направлении.
  Оставляет вмятину на валу — при демонтаже след остаётся.
  Применяют там, где разборка редкая или не планируется: ведущие шкивы, звёздочки приводов, постоянные упоры. Диаметры М3–М20.

• ГОСТ 1477-93
  DIN 913 / ISO 4026
  Торец плоский — деталь прижимает, но не врезается.
  Вал остаётся нетронутым.
  Применяют, когда деталь часто снимают для замены или обслуживания, и когда вал полированный или имеет твёрдое покрытие, которое нельзя повреждать.
  Классический случай: фиксация детали над шпоночным пазом — плоский конец опирается на шпонку, не касаясь вала.
  Хуже держит при боковой нагрузке, чем конический.

• ГОСТ 1478-93
  DIN 915 / ISO 4028
  Цилиндрический выступ (цапфа) входит в предварительно засверленное гнездо в валу.
  Это единственное исполнение, которое исключает смещение и в осевом, и в радиальном направлении одновременно без врезания.
  Требует точного совмещения гнезда и оси резьбового отверстия — чуть иначе цапфа не войдёт.
  Применяют в прецизионных регулировочных узлах, где нужна точная угловая фиксация детали относительно вала.

• ГОСТ 1479-93
  На торце — цилиндрическое углубление.
  Вал имеет соответствующий выступ или шарик в гнезде.
  Фиксация разборная без следов на валу, деталь легко переставляется вдоль оси.
  Применяют в оснастке с позиционными упорами, в кондукторах с переставными ограничителями, там, где деталь ставят и снимают регулярно без инструментальных следов.

• ГОСТ 8878-93
  DIN 916 / ISO 4029
  Конический конец плюс внутренний шестигранник вместо прямого шлица.
  Шестигранник передаёт момент затяжки точнее и с меньшим риском срыва ключа — это снижает вероятность повреждения резьбового отверстия при монтаже.
  Де-факто вытесняет версии с прямым шлицем (DIN 551, 553) в новых разработках.
  Производим в диаметрах М3–М24.

• ГОСТ 1481-84 — 1488-84
  Шестигранная или квадратная головка с коническим или сферическим ступенчатым концом.
  Головка выступает над поверхностью, затяжка — гаечным ключом с высоким моментом.
  Применяют в зажимных приспособлениях УСП и технологической оснастке, где нужно передать большой крутящий момент через крупный размер под ключ.
  Нишевая позиция — но без неё некоторые конструкции оснастки просто не работают.

Быстрый выбор по ситуации

Нержавейка в установочных: ловушка твёрдости

Аустенитная нержавейка (A2, A4) — мягче закалённой конструкционной стали.
Твёрдость конца у нержавеющего установочного HRC 18–24, у стандартного класса 45Х — HRC 45–54.
При высоком контактном давлении (мощный привод, ударная нагрузка) нержавеющий торец может деформироваться раньше, чем деталь провернётся.

Решение — сталь 14Х17Н2 (мартенситный класс, AISI 431).
Закаливается до HRC 30–38, коррозионная стойкость выше, чем у обычной конструкционной.
Это оптимальный выбор там, где нужна одновременно нержавейка и нормальная твёрдость конца — оборудование мойки, пищёвка, фармацевтика с умеренными нагрузками.

Как заказать

• ГОСТ или DIN, форма конца (например: Винт ГОСТ 1476-93 / DIN 914, конический конец)
• Диаметр и длина (М8×20, М12×30)
• Материал: сталь кл. 45Х / нержавейка A2 / A4 / 14Х17Н2
• Покрытие: без покрытия, цинк, оксид
• Количество в кг или штуках

Пример строки: «Винт ГОСТ 8878-93 М10×20, сталь 45Х ТО, без покрытия, 80 кг».
Ответ — в течение рабочего дня.
Мелкие диаметры М1,6–М5 для КИП — от 5 кг по согласованию.
