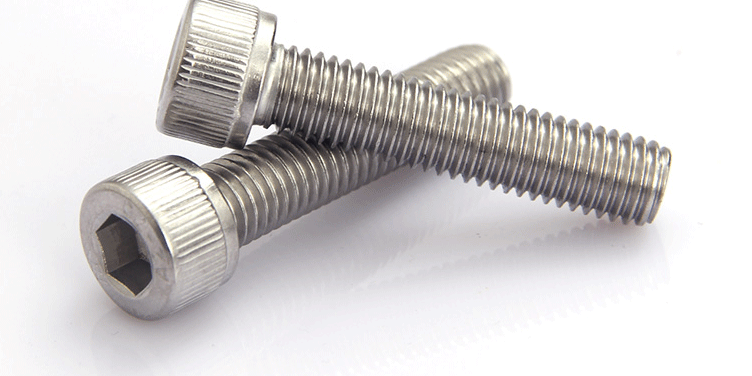

DIN 912 — один из самых распространённых типов метрических крепёжных изделий в машиностроении, станкостроении и приборостроении. Цилиндрическая головка, утопленная в отверстие, и внутренний шестигранник (имбусовый ключ, HEX, «Allen bolt») — эта комбинация решает задачу там, где рожковый ключ физически не помещается. Российский аналог по ГОСТ 11738-84 идентичен по геометрии, хотя в документации советского оборудования встречается именно ГОСТ.
Конструкция и размерный ряд
Стержень с наружной метрической резьбой, цилиндрическая головка с шестигранным углублением под ключ — вот и весь DIN 912. Никаких скрытых параметров. Но именно это сочетание даёт несколько преимуществ перед шестигранной головкой снаружи: головка не выступает, её не зацепит движущаяся деталь; затяжку можно вести с высоким моментом через длинный L-образный ключ; доступ к шлицу нужен только с одной торцевой стороны.
| Диаметр | Размер ключа, мм | Высота головки, мм | Диапазон длин, мм | Класс прочности |
|---|---|---|---|---|
| М3 | 2,5 | 3,0 | 5–30 | 8.8 / 12.9 |
| М4 | 3,0 | 4,0 | 6–40 | 8.8 / 12.9 |
| М5 | 4,0 | 5,0 | 8–50 | 8.8 / 10.9 / 12.9 |
| М6 | 5,0 | 6,0 | 10–60 | 8.8 / 10.9 / 12.9 |
| М8 | 6,0 | 8,0 | 12–80 | 8.8 / 10.9 / 12.9 |
| М10 | 8,0 | 10,0 | 16–100 | 8.8 / 10.9 / 12.9 |
| М12 | 10,0 | 12,0 | 20–120 | 8.8 / 10.9 / 12.9 |
| М16 | 14,0 | 16,0 | 25–160 | 8.8 / 10.9 / 12.9 |
| М20 | 17,0 | 20,0 | 30–200 | 8.8 / 10.9 / 12.9 |
Стандарт DIN 912 охватывает диапазон М1,4–М72.
Классы прочности 8.8, 10.9, 12.9 — из конструкционной и легированной стали (40Х, 35ХГСА, 40ХНМА для класса 12.9).
Нержавеющие исполнения: A2 (12Х18Н10Т) и A4 (10Х17Н13М2Т) — класс прочности 70 по ISO 3506.
Отличия от схожих стандартов
-
DIN 912Стандартная высота головки ≈ 1d (для М10 — 10 мм).
Максимальный момент затяжки, стандартная проточка под ключ. Применяют везде, где нет ограничений по высоте. -
DIN 7984
Низкая головкаВысота головки ≈ 0,6d — на 40% ниже DIN 912 при том же диаметре. Жертвует частью момента затяжки (более тонкие стенки углубления).
Ниши: корпуса с минимальным выступом над поверхностью, крышки редукторов с ограниченным зазором.
-
ISO 4762 = DIN 912Международная версия идентична немецкой.
Если в документации написано ISO 4762 — заказывайте DIN 912 или ГОСТ 11738-84 нужного диаметра, класса и покрытия.
Геометрия совпадает полностью. -
ГОСТ 11738-84
Российский аналогТе же диаметры, тот же размер под ключ, та же высота головки. Отличия — в допусках на некоторые параметры и в маркировке класса прочности.
В ремонтной практике взаимозаменяемы без оговорок.
Где применяют и почему именно здесь
Внутренний шестигранник выигрывает у внешнего в нескольких конкретных ситуациях.
Ограниченное пространство вокруг головки.
Рядом с соединением — стенка корпуса, трубопровод, другая деталь.
Рожковый ключ требует свободного пространства с двух сторон;
L-образный HEX-ключ — только сверху.
Редуктор станка, корпус гидравлического блока, монтажная плита — классические применения.
Высокий момент затяжки в малом диаметре.
Болт М8 с шестигранником снаружи (под ключ 13 мм) — DIN 912 М8 (под ключ 6 мм) даёт сопоставимый момент при вдвое меньшем инструменте.
Торцевой ключ с воротком позволяет приложить значительно больше усилия, чем рожковый той же длины.
Класс прочности 12.9.
Болты с внешней шестигранной головкой класса 12.9 — редкость.
DIN 912 кл. 12.9 — стандартная позиция для точных соединений с жёсткими требованиями по преднатягу: пресс-формы, зажимные приспособления,
оснастка для испытательных стендов.
Нержавеющие DIN 912 A2 и A4: задирание резьбы
Самая частая проблема при монтаже нержавеющих DIN 912 — холодная сварка.
Аустенитная нержавейка (12Х18Н10Т, AISI 304) при трении
адгезирует к той же стали: резьба «схватывается» раньше,
чем достигается нужный момент затяжки.
Результат — болт не выкрутить без разрушения.
Два правила, которые решают проблему:
во-первых, медленная затяжка без резких движений — резкое вращение усиливает нагрев и адгезию;
во-вторых, антизадирная смазка (медная паста, Molykote P-37, Never-Seez) на резьбу перед монтажом.
При смазке снижайте расчётный момент на 15–20%: трение падает, натяжение стержня растёт быстрее ожидаемого.
Как заказать
- Стандарт и диаметр (DIN 912 / ГОСТ 11738-84, М6, М8 и т.д.)
- Длина в мм (указывает полную длину стержня с головкой или без — уточняйте)
- Класс прочности: 8.8, 10.9, 12.9 или нержавейка A2/A4
- Покрытие: без покрытия (чёрный), оцинкованный, оксидированный
- Количество в кг или штуках
Пример строки заявки: «DIN 912 М10×50, класс 10.9, оцинкованный, 150 кг».
Стандартные позиции — отгрузка в день заказа.
Ответ на нестандартные запросы — в течение рабочего дня.
Часто задаваемые вопросы
1
DIN 912 и ISO 4762 — это одно и то же?
Да, полностью идентичные стандарты. ISO 4762 — международная версия немецкого DIN 912. Геометрия, резьба, допуски совпадают. При заказе замены на оборудование с маркировкой ISO 4762 заказывайте DIN 912 того же диаметра, длины и класса прочности — изделие встанет без каких-либо корректировок.
2
Почему нержавеющий DIN 912 A4 дороже A2?
A4 — это сталь 10Х17Н13М2Т (аналог AISI 316L) с добавкой молибдена. Молибден резко повышает стойкость к точечной (питтинговой) коррозии в хлоридных средах и кислотах. A2 (12Х18Н10Т / AISI 304) в морской воде и хлорсодержащих растворах корродирует — A4 держится несравнимо дольше. Разница в цене — это разница в применении, а не в качестве изготовления.
3
Какой класс прочности выбрать — 8.8, 10.9 или 12.9?
8.8 — стандартный машиностроительный крепёж, покрывает 80% задач. 10.9 — там, где нужен высокий преднатяг при малом диаметре или работа под переменной нагрузкой. 12.9 — оснастка, прецизионные соединения, высоконагруженные направляющие. Важно: болты 12.9 чувствительны к водородному охрупчиванию при гальваническом цинковании — для них выбирают оксидирование или цинк-ламельное покрытие.
4
Есть ли DIN 912 с мелким шагом резьбы?
Да, стандарт предусматривает мелкий шаг для диаметров от М8. Обозначается с указанием шага: DIN 912 М10×1,25. В стандартном складском ассортименте встречается реже — крупный шаг закрывает большинство потребностей. Мелкий шаг применяют в гидравлических системах и точных регулировочных узлах, где нужна минимальная подача резьбы за оборот.
