На складе немецкого станка — болты с маркировкой DIN 933.
Нужна замена, а в местном прайсе только «ГОСТ 7798».
Это взаимозаменяемые изделия или нет?
Коротко: в большинстве случаев да, но с оговорками, которые важно понимать перед заменой.
Что общего и в чём отличия

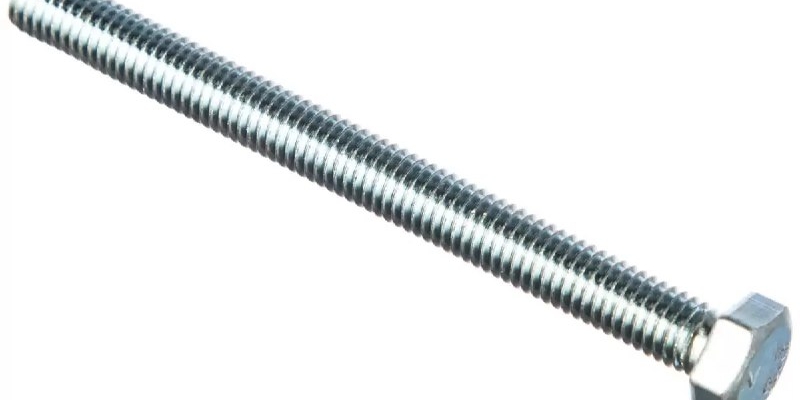

DIN 933 и ГОСТ 7805-70 описывают болт с шестигранной головкой и полной резьбой на всей длине стержня. DIN 931 и ГОСТ 7798-70 — та же головка, но резьба только на части длины.
Это принципиальное разделение совпадает в обоих стандартах.
| Параметр | DIN 933 / 931 | ГОСТ 7805 / 7798 | Совместимость |
|---|---|---|---|
| Резьба метрическая | М3–М64 | М6–М48 | Совместима |
| Шаг резьбы | По ISO 261 | По ГОСТ 24705 | Идентичен |
| Размер под ключ | DIN 933: для М10 = 17 мм | ГОСТ 7805: для М10 = 17 мм | Совпадает (кл. А) |
| Класс точности | А (DIN 933), В (допустимо) | А (ГОСТ 7805), В (ГОСТ 7798) | А≈А, В≈В |
| Высота головки | М10: k = 6,4 мм | М10: k = 6,4 мм | Совпадает |
| Длина резьбы (неполная) | DIN 931: таблица b | ГОСТ 7798: таблица l₁ | Незначительные различия |
Где возникают реальные проблемы при замене
Длина резьбовой части
DIN 931 и ГОСТ 7798-70 по-разному нормируют длину резьбы в зависимости от общей длины болта. Для большинства применений разница 2–4 мм несущественна. Но если болт работает в резьбовом гнезде с жёстким ограничением по глубине зацепления — проверьте конкретные значения по таблицам обоих стандартов.
Класс прочности
DIN маркирует классы как 4.6, 5.8, 8.8, 10.9, 12.9 — те же обозначения, что и в ГОСТ. Марки стали могут отличаться, механические свойства — нет. Болт DIN 933 кл. 8.8 механически эквивалентен болту ГОСТ 7805 кл. 8.8.
Покрытие
Это чаще всего источник путаницы. DIN 933 в каталогах поставщиков продаётся в нескольких исполнениях: без покрытия (чёрный), гальванически оцинкованный, с жёлтым хроматом, горячий цинк.
ГОСТ тоже допускает любое. Замена по геометрии корректна, но убедитесь, что покрытие подходит для среды эксплуатации.
Мелкий шаг
Стандартный ряд DIN 933 — крупный шаг.
DIN 933 с мелким шагом обозначается отдельно и встречается реже.
Если на болте из немецкого оборудования нет маркировки шага — проверьте штангенциркулем перед заказом замены.
Поставить болт с крупным шагом в гнездо с мелким шагом можно разве что молотком — и то один раз.
Когда замена точно допустима
Стандартный ремонтный сценарий: болт М12×50 DIN 933 кл. 8.8, оцинкованный.
Замена на ГОСТ 7805-70 М12×50 кл. 8.8, аналогичное покрытие — полностью эквивалентна. Размер под ключ 19 мм, высота головки 7,7 мм, шаг резьбы 1,75 мм — одинаково.
Соответствие DIN ↔ ГОСТ ↔ ISO для шестигранных болтов
| ГОСТ | DIN | ISO | Описание |
|---|---|---|---|
| ГОСТ 7798-70 | DIN 931 | ISO 4014 | Шестигранная головка, неполная резьба, кл. точн. В |
| ГОСТ 7805-70 | DIN 933 | ISO 4017 | Шестигранная головка, полная резьба, кл. точн. А |
| ГОСТ 7796-70 | DIN 960 | ISO 8765 | Уменьшенная головка, мелкий шаг, кл. точн. В |
| ГОСТ 7808-81 | DIN 961 | ISO 8676 | Уменьшенная головка, мелкий шаг, кл. точн. А |
| ГОСТ Р 52644-2006 | DIN EN 14399 | ISO 7411 | Высокопрочный, увеличенный размер под ключ, кл. 10.9 |
Частые вопросы
1
Немецкий стандарт «лучше» российского?
механические требования. Разница — в деталях допусков и некоторых геометрических
параметрах. Качество изделия определяет производитель, не стандарт.
2
Можно ли использовать ГОСТ-болты на немецком оборудовании?
и покрытия. Исключение: оборудование с сертификацией CE или TÜV,
где регламентом прямо указан конкретный стандарт.
Таких случаев в промышленной практике единицы.
3
Как определить стандарт болта, если маркировка стёрлась?
размер под ключ, высоту головки. Сравните с таблицами DIN 931/933 и ГОСТ 7798/7805.
При совпадении геометрии — изделия взаимозаменяемы независимо от исходного стандарта.
