Гайка откручивается не от плохого металла и не от слабой затяжки. Она откручивается от вибрации — и это происходит даже при правильном моменте, если тип стопорения выбран неверно. Стандартная шестигранная в вибрирующем узле продержится несколько сотен циклов нагрузки, потом начнёт ослабевать. Разберём четыре рабочих метода — у каждого своя ниша.
Почему гайки самоотвинчиваются
Механика простая. При вибрации резьбовая пара совершает микроскопические относительные смещения. Если амплитуда превышает упругую деформацию резьбы контакт витков нарушается на долю секунды — и гайка поворачивается. По чуть-чуть, незаметно, до тех пор, пока преднатяг не исчезнет полностью.
Классический пример из практики: вибростенд на испытательном заводе, крепёж кронштейнов двигателя. После 10 часов испытаний половина стандартных шестигранных ослабла настолько, что кронштейн «играл» руками. Замена на самоконтрящиеся DIN 985 — проблема исчезла.

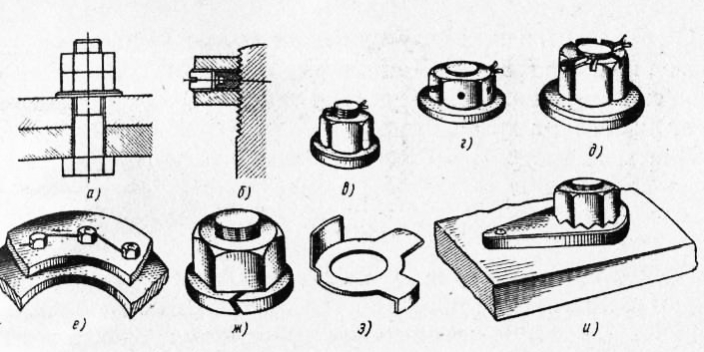

Четыре метода стопорения: когда что выбирать
-
ГОСТ Р 50273-92
DIN 985Полиамидное кольцо в торце деформируется вокруг резьбы болта при затяжке — создаёт постоянное трение, которое не даёт гайке вращаться. Не нужны шплинт, контргайка или шайба Гровер.
Ограничение: нейлон теряет упругость выше +100 °С, при повторной затяжке вставка изнашивается. Применяют в транспорте, вентиляции, станках, трубопроводах без нагрева.
-
ГОСТ Р 50272-92
DIN 980Стопорение за счёт деформированной верхней части гайки — резьба болта проходит через упруго деформированный металл, а не через нейлон. Работает до +300 °С, можно переставлять многократно. Момент затяжки выше, чем у нейлоновой версии: металл жёстче. Котлы, двигатели внутреннего сгорания, горячие трубопроводы.
-
ГОСТ 5918-73
DIN 935Прорези (6 штук) в цилиндрическом пояске — шплинт проходит через прорезь и сквозное отверстие в болте. Физически невозможно повернуться больше чем на 30° до следующей прорези. Используют там, где цена отказа очень высока: ступицы колёс, рулевые наконечники, тяги управления в авиации и автомобилях. Требует совмещения прорези с отверстием при затяжке — иногда надо подбирать длину болта. -
ГОСТ 5919-73
DIN 937Корончатая низкая — там, где высота узла ограничена. Подшипниковые узлы, осевые фиксаторы.
-
ГОСТ 8968-75Две гайки, затянутые навстречу друг другу на шпильке или болте.
Взаимное давление на резьбу держит обе в неподвижном положении.
Работает при любой температуре, из любой стали, подходит для всего,
что есть на складе. Недостаток — нужна вторая гайка и точная
последовательность затяжки (сначала нижняя, потом верхняя навстречу). -
ГОСТ 5929-70Шестигранная низкая — альтернативный вариант контргайки. Меньше высота, удобнее там, где мало места.
Сравнительная таблица методов
| Метод | Изделие | Макс. температура | Переиспользование | Применение |
|---|---|---|---|---|
| Нейлоновая вставка | ГОСТ Р 50273 / DIN 985 | +100 °С | Ограничено (1–3 раза) | Транспорт, станки, вентиляция |
| Цельнометаллическое | ГОСТ Р 50272 / DIN 980 | +300 °С | Многократно | Двигатели, котлы, горячие трубопроводы |
| Шплинтование | ГОСТ 5918-73 / DIN 935 | Без ограничений | Гайка — да, шплинт — нет | Ответственные осевые соединения |
| Контргайка | ГОСТ 8968-75, 5929-70 | Без ограничений | Да | Регулировочные узлы, шпильки |
Типичные ошибки при выборе
Самая частая — ставить самоконтрящуюся DIN 985 в горячий узел «потому что под рукой». Нейлон выгорает при первом же нагреве,
стопорящего эффекта ноль, но внешне гайка выглядит нормально. Отказ обнаруживается при очередной вибрации.
Вторая ошибка — шайба Гровер вместо самоконтрящейся гайки. Шайба Гровер создаёт дополнительное трение, но не блокирует вращение
механически. При интенсивной вибрации это временная мера, а не решение.
Третья — экономия на шплинте при критических соединениях. Корончатая гайка без шплинта ничем не лучше обычной.
Как заказать нужный тип
Для подбора и расчёта стоимости укажите в заявке:
- Тип стопорения и ГОСТ / DIN (например: Гайка самоконтрящаяся ГОСТ Р 50273-92)
- Диаметр резьбы и шаг (М12, М16×1,5 мелкий шаг)
- Класс прочности или марка стали (6, 8 или нержавейка A2/A4)
- Условия эксплуатации (температура, среда) — если есть специфика
- Количество в кг или штуках
Пример: «Гайка ГОСТ Р 50272-92 М20, класс 8, без покрытия, 80 кг».
Ответ по цене и срокам — в течение рабочего дня.
Часто задаваемые вопросы
1
Можно ли использовать нейлоновую гайку повторно?
После первой затяжки нейлоновая вставка деформируется под форму резьбы болта. При повторной затяжке на том же болте — стопорящий эффект снижается, но обычно остаётся достаточным. На другой болт такую гайку ставить нежелательно: вставка уже не деформируется под новую резьбу. Стандарт рекомендует замену после каждого снятия в ответственных соединениях.
2
Шайба Гровер — полноценная замена самоконтрящейся гайке?
Нет. Шайба Гровер увеличивает трение в резьбовой паре и немного снижает скорость ослабления при вибрации. При умеренных нагрузках работает. При интенсивной вибрации — временное решение. Самоконтрящаяся гайка механически блокирует вращение, что принципиально надёжнее.
3
Почему цельнометаллическая гайка DIN 980 встречается реже, чем DIN 985?
Выше момент затяжки и стоимость производства. При всех прочих равных DIN 985 проще в монтаже и дешевле — поэтому в большинстве применений при температуре до +100 °С используют её. DIN 980 занимает чёткую нишу: горячие узлы, где нейлон неприменим.
4
Нужна ли специальная корончатая гайка или можно сделать прорезь в обычной?
Прорезь в серийной шестигранной самостоятельно не прорежешь с нужной точностью — форма и глубина корончатого пояска нормированы ГОСТ 5918-73 и DIN 935. Механическая прочность самодельного варианта непредсказуема. Корончатая гайка стоит недорого, риск не оправдан.
