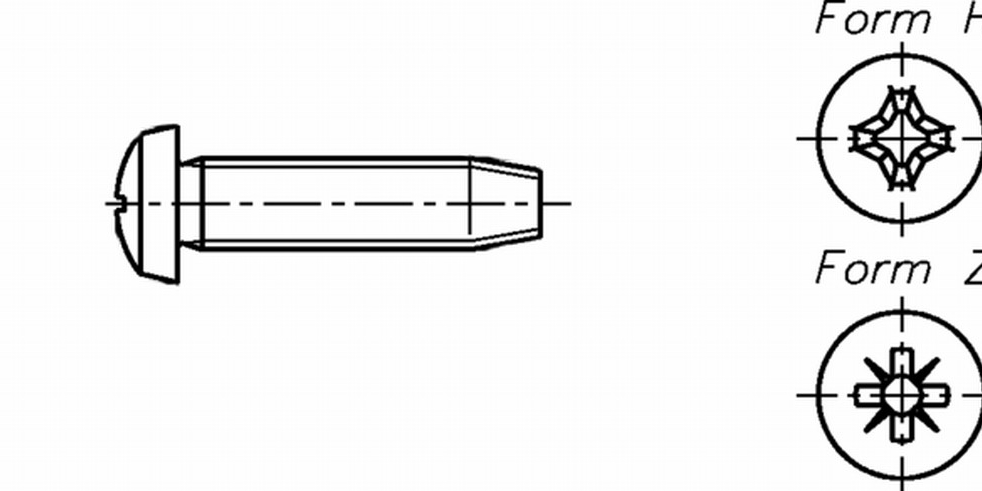

Изготовление винтов по чертежам — нестандартные исполнения для промышленности

Нестандартный крепёж по чертежу — это не экзотика для нескольких заводов.
Каждый третий запрос от станкостроителей и приборостроителей содержит что-то, чего нет в каталоге: мелкий шаг М2×0,25, нержавейка с твёрдостью торца выше стандартной, длина 17 мм вместо ближайшей по ряду 16 или 20.
Производим полный спектр — от партии 5 кг для КИП до серийных поставок для машиностроения.

• Малые диаметры М1,6–М5 для приборостроения и КИП — точный контроль геометрии конца по чертежу
• Нестандартный шаг резьбы М2×0,25; М3×0,35; М20×1 — мелкий шаг под точные регулировки
• Нержавейка 14Х17Н2 — когда нужна и коррозионная стойкость, и твёрдость HRC 30–38
• Жаропрочные стали ХН35ВТ — для установочных в горячих зонах до +700 °С
• Левая резьба для вращающихся узлов с самозатягиванием
• Особая форма конца по чертежу — не вписывается ни в один стандартный ГОСТ / DIN

Что чаще всего делаем под заказ

• М1,6–М5
  КИП, приборостроение
  Стандартный каталог по ГОСТ 1476–1488 начинается с М3.
  М1,6 и М2 встречаются редко, а допуски на геометрию торца у большинства поставщиков — «как получится».
  Производим М1,6–М5 с контролем формы конца по чертежу: биение торца, угол конуса, диаметр цапфы.
  Нужно для юстировки оптических и измерительных инструментов.

• Мелкий шаг
  М10×1; М16×1,5
  Мелкий шаг резьбы даёт малую подачу на оборот — полезно в точных регулировочных узлах, где нужна плавная бесступенчатая настройка положения.
  Гидравлические дроссели, настроечные упоры станков, регуляторы давления — там это принципиально.
  В складском ассортименте мелкий шаг редкость, делаем под заказ от 25 кг.
• Нестандартные длины
  ГОСТ даёт длины с шагом 5 мм для малых диаметров,
  10 мм для крупных. Длина 17 мм (вместо 16 или 20) — только под заказ. Актуально при реконструкции узлов с жёсткими ограничениями по высоте пакета.

• 14Х17Н2
  Нерж. + HRC 30–38
  Мартенситная нержавейка, закаливается до HRC 30–38.
  Выбирают там, где аустенитная A2/A4 слишком мягкая для контактного давления, а обычная конструкционная сталь корродирует за месяц.
  Оборудование для мойки с горячей водой и щелочами, фармацевтические миксеры, пищевые измельчители — классические применения этой марки.
• ХН35ВТ
  До +700 °С
  Жаропрочный никелевый сплав.
  Когда установочный работает в зоне нагрева — корпус печи, горячие камеры термообработки, приводы в непосредственной близости от источника тепла — обычная сталь теряет твёрдость и прочность уже при +300 °С.
  ХН35ВТ сохраняет характеристики до +700 °С.
  Производим под заказ с паспортом на плавку.
• 09Г2С
  До −60 °С
  Хладостойкая сталь для северных объектов.
  Обычная Ст3 при −40…−50 °С становится хрупкой — разрушение происходит без видимых предпосылок.
  09Г2С держит ударную вязкость до −60 °С.
  Актуально для приводных узлов оборудования в ЯНАО, Якутии, ХМАО.

Три кейса из реальной практики

Завод КИП, измерительный стенд.
Установочные М2×0,25 (мелкий шаг) для микрометрических юстировочных узлов.
Нигде в рынке нет — либо не тот шаг, либо не тот диаметр.
Изготовили партию 3 кг ГОСТ 1477-93 (плоский конец) из стали 40Х с термообработкой.
Точность геометрии торца — ±0,02 мм, контроль при отгрузке.

Приборостроительное предприятие, корпуса датчиков.
Установочные из 14Х17Н2, диаметры М3 и М4, плоский конец.
Корпуса датчиков контактируют со слабощелочными растворами при мойке — A2 давала питтинговую коррозию за 6 месяцев.
Перешли на 14Х17Н2: твёрдость держит контактное давление, коррозия прекратилась. Две партии по 8 кг ежеквартально.

Производитель термических печей.
Установочные М6×12 из ХН35ВТ для фиксации нагревательных элементов в горячей зоне печи (+580 °С рабочая температура).
До замены — обычная 40Х, замена раз в 3 месяца из-за потери прочности.
После перехода на ХН35ВТ — два года без замены.

Как устроен процесс заказа

Что прислать для расчёта

• Чертёж или описание: диаметр резьбы, шаг, длина, форма конца
• Марка стали или условия работы (температура, среда, нагрузка)
• Требования по твёрдости конца (если есть)
• Покрытие или его отсутствие
• Количество в кг или штуках, желаемый срок

Принимаем чертежи в форматах PDF, DXF, STEP.
Если только эскиз с размерами — подходит.
Если вопросы по допускам — позвоним и уточним до запуска.
