Момент затяжки болтов: таблица по диаметру и классу прочности

Неправильный момент затяжки — одна из двух причин, по которым болтовые
соединения выходят из строя. Вторая — неверно выбранный тип крепежа.
Недотянул: соединение ослабнет при вибрации. Перетянул: срыв резьбы
или разрушение стержня под нагрузкой. Ниже — рабочие таблицы
для основных типоразмеров.

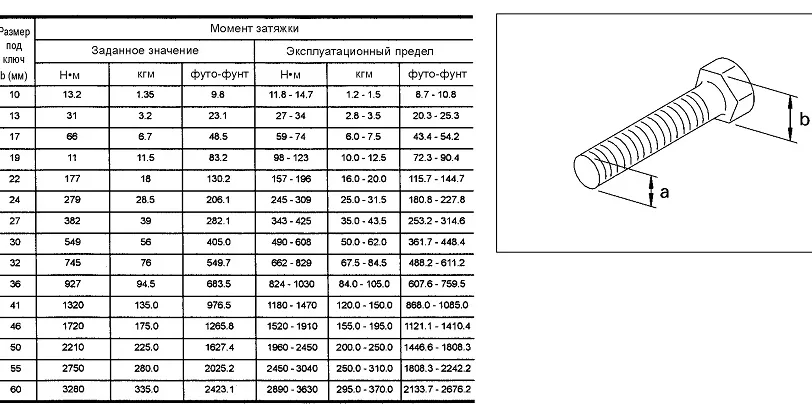

Таблица моментов затяжки болтов по классу прочности

Значения даны для метрической резьбы с крупным шагом, смазка — машинное масло
(коэффициент трения μ ≈ 0,12–0,14). Сухая резьба требует снижения момента
на 10–15%, иначе натяжение стержня превысит расчётное.

Это расчётные значения для стандартной смазки. Для ответственных соединений —
фланцы трубопроводов НПЗ, несущие металлоконструкции мостов,
подшипниковые узлы турбин — момент прописывается в конструкторской документации
и может отличаться от табличного.

Мелкий шаг резьбы: поправка к моменту

Болты с мелким шагом (М20×1,5, М24×2, М27×2) требуют снижения
момента на 10–15% по сравнению с крупным шагом.
Меньший шаг — более острый угол подъёма резьбы,
меньше нужно усилие для создания того же натяжения стержня.
При мелком шаге легче перетянуть, не почувствовав этого ключом.

Что происходит при отклонении от нормы

Недотяжка

Стержень работает в области малых деформаций, стыковые поверхности не прижаты
плотно. При вибрации — поворот гайки, потеря преднатяга, появление зазора.
Ни контргайка, ни шайба Гровер не компенсируют изначально недостаточный
момент затяжки — они замедляют процесс, но не останавливают.

Перетяжка

Классический сценарий на производстве: пневматический гайковёрт без ограничения
момента. Резьба в корпусной детали из алюминия или серого чугуна «слизывается»
за один проход. Стальная резьба в стальном корпусе не срывается,
но стержень работает за пределом текучести — он деформирован пластически,
и при цикле разборки-сборки этот болт уже не обеспечит нужного натяжения.

Болты класса 12.9 в этом смысле самые «хрупкие» — высокопрочные стали
плохо переносят пластическую деформацию, срыв здесь происходит
резче и без видимого предупреждения.

Как проверить момент без динамометрического ключа

Способ грубой оценки — по длине рычага и усилию.
Момент = усилие × длина рычага. Рычаг 300 мм (стандартный торцевой ключ М16)
+ усилие 50 кг = 150 Н·м. Для болта М16 кл. 8.8 нужно 152 Н·м —
практически точно.

Это приближённая оценка: не учитывает трение в рычаге и
угол приложения усилия. Но для монтажа обычных конструкций —
достаточно. Для ответственных соединений
под нагрузку — только динамометрический ключ.

Высокопрочные болтокомплекты ГОСТ Р 52644

Монтаж несущих стальных конструкций — это отдельная история.
Болты класса 10.9 по ГОСТ Р 52644-2006 затягиваются не по таблице моментов,
а одним из двух методов: по углу поворота гайки (после прижатия — ещё
120–150° в зависимости от длины болта) или до контрольного проскальзывания
специального инструмента. Оба метода жёстко нормированы и фиксируются
в исполнительной документации.

Производим болтокомплекты ГОСТ Р 52644 из проверенного металла с паспортом
качества — для заказчиков, где входной контроль обязателен.

Нержавеющие болты: отдельная история

Болты из аустенитной нержавеющей стали (12Х18Н10Т, AISI 304, класс A2)
склонны к задиранию резьбы при затяжке. Нержавейка на нержавейке —
материалы адгезируют, резьба «схватывается» до расчётного момента.
Последствия: болт не демонтировать без разрушения.

Решение — антизадирная смазка (медная паста, Molykote, Never-Seez)
перед затяжкой. Момент при этом снижают на 15–20% от табличного,
так как смазка значительно уменьшает трение и реальное натяжение
стержня становится выше расчётного.
